Thiết kế mạch điện tử theo yêu cầu: quy trình, chi phí và cách chọn đơn vị phù hợp

Bạn có ý tưởng sản phẩm điện tử, cần thay thế một bo mạch nhập khẩu đã ngừng sản xuất, hay muốn bổ sung kết nối IoT cho máy móc đang chạy? Khi không có sẵn bo mạch nào đáp ứng đúng nhu cầu, thiết kế mạch điện tử theo yêu cầu là con đường giúp bạn có một sản phẩm phù hợp về chức năng, kích thước và chi phí. Bài viết này giải thích quy trình thiết kế, các yếu tố ảnh hưởng đến chi phí, những gì cần chuẩn bị và cách chọn đơn vị thiết kế phù hợp.

Khi nào nên thiết kế mạch điện tử theo yêu cầu?

• Phát triển sản phẩm mới: bạn có ý tưởng nhưng chưa có đội ngũ phần cứng riêng.
• Thay thế bo mạch nhập khẩu: bo cũ hỏng, ngừng sản xuất hoặc thời gian chờ quá lâu.
• Bổ sung kết nối cho máy móc hiện có: đọc dữ liệu qua Modbus RTU RS485, gửi dữ liệu qua WiFi, 4G hoặc Ethernet lên hệ thống giám sát.
• Tối ưu sản phẩm đang có: giảm kích thước, giảm giá thành linh kiện, tăng độ ổn định.

Quy trình thiết kế mạch điện tử theo yêu cầu

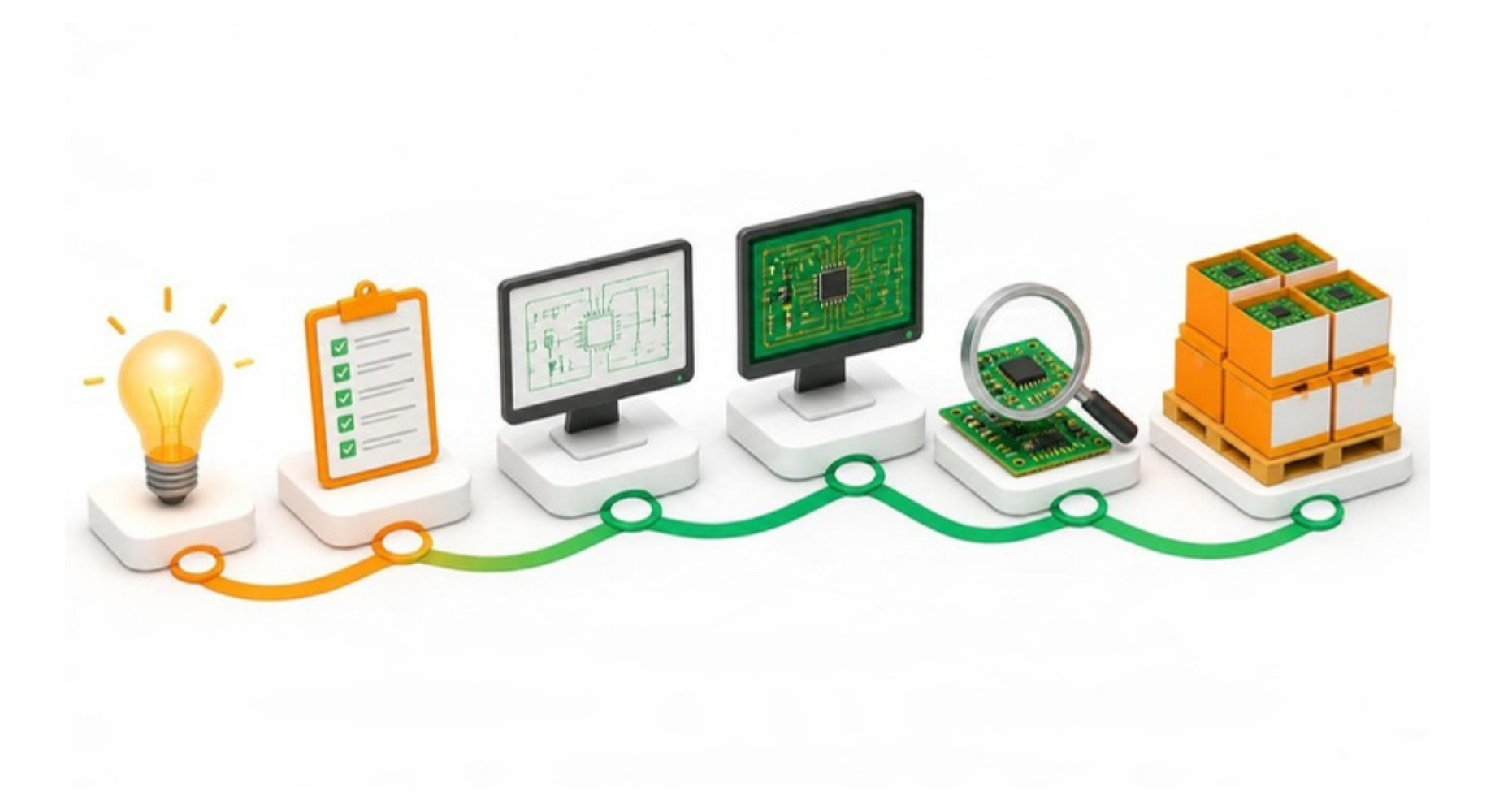

Một dự án thiết kế mạch bài bản thường đi qua 7 bước:

1. Tiếp nhận yêu cầu và làm rõ đặc tả

Đây là bước quan trọng nhất. Kỹ sư cùng bạn làm rõ mạch cần làm gì, cấp nguồn ra sao, giao tiếp với thiết bị nào, hoạt động trong môi trường nào, kích thước giới hạn, số lượng dự kiến và ngân sách. Đặc tả càng rõ, dự án càng ít phải sửa đổi về sau.

2. Đề xuất giải pháp và chọn linh kiện chính

Từ đặc tả, kỹ sư đề xuất kiến trúc mạch: vi điều khiển, chuẩn giao tiếp, phương án cấp nguồn, cách ly tín hiệu… Linh kiện được chọn dựa trên chức năng, độ sẵn có trên thị trường và chi phí.

3. Thiết kế sơ đồ nguyên lý

Sơ đồ nguyên lý thể hiện toàn bộ kết nối điện giữa các linh kiện. Đây là cơ sở để rà soát chức năng trước khi vẽ bo mạch.

4. Thiết kế layout PCB

Kỹ sư bố trí linh kiện và đi dây trên bo mạch, chú ý đến nhiễu, tản nhiệt, khoảng cách an toàn và khả năng sản xuất (DFM). Một layout tốt giúp bo hoạt động ổn định và gia công thuận lợi.

5. Làm mẫu (prototype)

Bo mẫu được sản xuất và lắp ráp với số lượng nhỏ. Bạn có thể tham khảo chi tiết các bước trong bài Quy trình gia công PCBA: 6 bước từ file thiết kế đến thành phẩm.

6. Kiểm thử và hiệu chỉnh

Bo mẫu được nạp firmware, kiểm tra chức năng, đo đạc tín hiệu và chạy thử trong điều kiện gần với thực tế. Nếu phát hiện vấn đề, thiết kế được điều chỉnh trước khi chuyển sang sản xuất.

7. Chuyển giao sản xuất hàng loạt

Sau khi mẫu đạt yêu cầu, bộ hồ sơ sản xuất được hoàn thiện: file Gerber, BOM, file Pick & Place và hướng dẫn kiểm tra. Sản phẩm sẵn sàng sản xuất với số lượng lớn.

Chi phí thiết kế mạch phụ thuộc vào những gì?

• Độ phức tạp của mạch: số lượng chức năng, số lượng linh kiện, số lớp bo.
• Yêu cầu đặc biệt: tín hiệu tốc độ cao, RF, cách ly, nguồn công suất, môi trường công nghiệp khắc nghiệt.
• Phần mềm nhúng (firmware): mạch chỉ cần phần cứng hay cần cả firmware hoàn chỉnh.
• Số vòng làm mẫu: mỗi lần chỉnh sửa thiết kế là thêm một vòng làm mẫu và kiểm thử.
• Yêu cầu chứng nhận và kiểm thử: kiểm tra môi trường, độ bền, tương thích điện từ nếu sản phẩm cần.

Chi phí thiết kế là chi phí một lần. Chi phí sản xuất về sau phụ thuộc vào số lượng và các yếu tố được giải thích trong bài Giá gia công PCB, PCBA phụ thuộc vào yếu tố nào?

Cần chuẩn bị gì trước khi liên hệ đơn vị thiết kế?

• Mô tả chức năng: mạch cần đo, điều khiển hay truyền dữ liệu gì.
• Các tín hiệu đầu vào, đầu ra và thiết bị cần kết nối.
• Nguồn cấp hiện có: điện áp, pin hay nguồn công nghiệp.
• Kích thước giới hạn, vỏ hộp hoặc cách lắp đặt.
• Môi trường hoạt động: trong nhà, ngoài trời, tủ điện, nhà xưởng.
• Số lượng dự kiến, ngân sách và thời gian mong muốn.
• Sản phẩm tham khảo hoặc bo mạch cũ cần thay thế, nếu có.

Cách chọn đơn vị thiết kế mạch điện tử phù hợp

• Kinh nghiệm đúng lĩnh vực: mạch công nghiệp, IoT hay thiết bị tiêu dùng đều có yêu cầu riêng.
• Có sản phẩm thực tế: đơn vị đã tự thiết kế và đưa sản phẩm ra thị trường sẽ hiểu rõ những vấn đề khi sản xuất.
• Làm được cả thiết kế và gia công: giúp rút ngắn thời gian, tránh việc chuyển file qua lại giữa nhiều bên.
• Thỏa thuận rõ về bảo mật và quyền sở hữu thiết kế: ai giữ file nguồn, có ký thỏa thuận bảo mật (NDA) hay không.
• Báo giá minh bạch: tách rõ chi phí thiết kế, làm mẫu và sản xuất.
• Hỗ trợ sau bàn giao: sửa lỗi, cải tiến phiên bản, hỗ trợ khi sản xuất số lượng lớn.

Những sai lầm thường gặp khi đặt thiết kế mạch

• Đặc tả mơ hồ, thay đổi yêu cầu liên tục trong quá trình thiết kế.
• Chọn linh kiện khó mua hoặc sắp ngừng sản xuất.
• Bỏ qua bước làm mẫu, sản xuất số lượng lớn ngay.
• Thiết kế không tính đến khả năng sản xuất, dẫn đến tỷ lệ lỗi cao khi gia công.
• Không thống nhất trước về quyền sở hữu file thiết kế.

ZenoPCB thiết kế mạch điện tử cho công nghiệp và IoT

ZenoPCB trực tiếp thiết kế và sản xuất các sản phẩm phần cứng như mạch ESP32 Modbus RTU RS485 ISOLATED ZenoRTU0105, ZenoRTU0106, mạch ZenoLAN0105 và nền tảng giám sát ZenoPCB IoT Platform. Bạn có thể xem thêm các dự án đã triển khai của ZenoPCB.

Câu hỏi thường gặp

Tôi chỉ có ý tưởng, chưa có bản vẽ nào thì có đặt thiết kế được không?

Được. Bước đầu tiên của quy trình chính là cùng bạn biến ý tưởng thành đặc tả kỹ thuật rõ ràng.

Thiết kế một mạch mất bao lâu?

Thời gian phụ thuộc vào độ phức tạp, phần firmware và số vòng làm mẫu. Mạch đơn giản nhanh hơn nhiều so với mạch nhiều chức năng hoặc cần kiểm thử môi trường.

Ai sở hữu thiết kế sau khi hoàn thành?

Quyền sở hữu file thiết kế cần được thỏa thuận rõ trong hợp đồng ngay từ đầu, bao gồm việc bàn giao file nguồn và cam kết bảo mật.
