Quy trình gia công PCBA: 6 bước từ file thiết kế đến thành phẩm

Bạn đã có thiết kế mạch và muốn đưa vào sản xuất, nhưng chưa rõ quy trình gia công PCBA diễn ra thế nào, cần chuẩn bị gì và mất bao lâu? Hiểu rõ từng bước giúp bạn chuẩn bị hồ sơ đúng ngay từ đầu, tránh phải sửa đi sửa lại và nhận được bo mạch hoạt động ổn định. Bài viết này đi qua 6 bước chính, từ file thiết kế đến thành phẩm trong tay bạn.

Tổng quan quy trình gia công PCBA

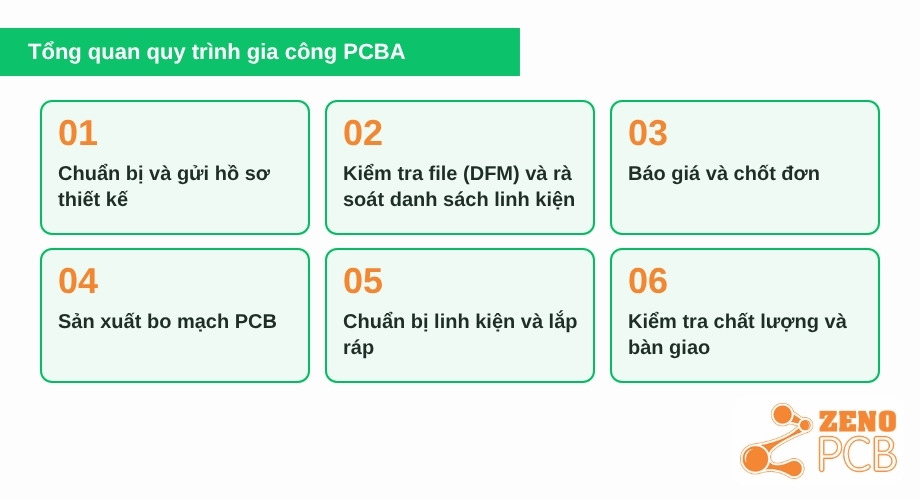

Một đơn hàng PCBA thường đi qua 6 bước:

1. Chuẩn bị và gửi hồ sơ thiết kế.
2. Kiểm tra file (DFM) và rà soát danh sách linh kiện.
3. Báo giá và chốt đơn.
4. Sản xuất bo mạch PCB.
5. Chuẩn bị linh kiện và lắp ráp.
6. Kiểm tra chất lượng và bàn giao.

Bước 1: Chuẩn bị và gửi hồ sơ thiết kế

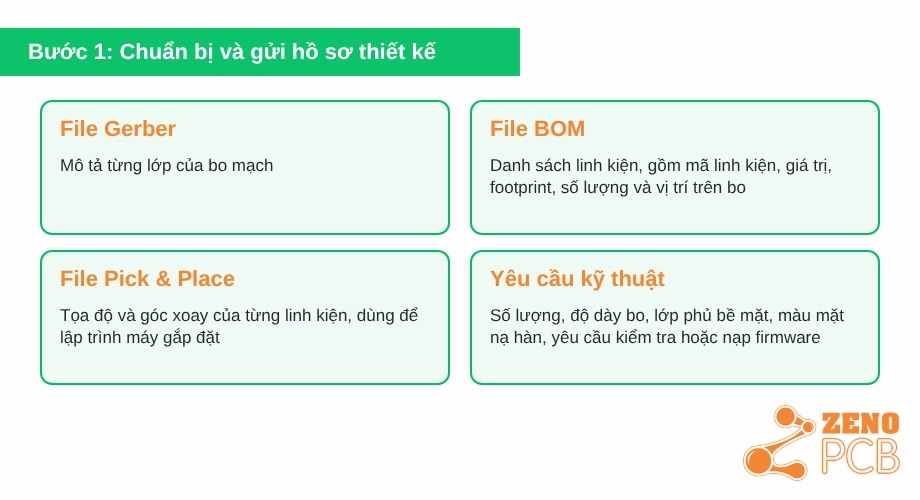

Hồ sơ càng đầy đủ, báo giá càng nhanh và chính xác. Một bộ hồ sơ chuẩn gồm:

• File Gerber: mô tả từng lớp của bo mạch. Xem hướng dẫn xuất Gerber từ Altium Designer, từ OrCad hoặc từ Proteus.
• File BOM: danh sách linh kiện, gồm mã linh kiện, giá trị, footprint, số lượng và vị trí trên bo.
• File Pick & Place: tọa độ và góc xoay của từng linh kiện, dùng để lập trình máy gắp đặt.
• Yêu cầu kỹ thuật: số lượng, độ dày bo, lớp phủ bề mặt, màu mặt nạ hàn, yêu cầu kiểm tra hoặc nạp firmware.

Nếu có, bạn nên gửi thêm sơ đồ nguyên lý (PDF) và ảnh bản mẫu cũ. Hai tài liệu này giúp kỹ sư hiểu đúng ý đồ thiết kế.

Bước 2: Kiểm tra file (DFM) và rà soát linh kiện

DFM (Design for Manufacturing) là bước kỹ sư kiểm tra xem thiết kế có sản xuất được và sản xuất ổn định hay không. Những lỗi hay gặp ở bước này gồm:

• Footprint không khớp với linh kiện thực tế trong BOM.
• Khoảng cách đường mạch, lỗ via nhỏ hơn khả năng sản xuất.
• Thiếu lớp, sai lớp mặt nạ hàn hoặc sai lỗ khoan trong file Gerber.
• Linh kiện ngừng sản xuất hoặc khó mua, cần chọn mã thay thế.
• Linh kiện đặt quá sát mép bo hoặc quá sát nhau, khó hàn và khó kiểm tra.

Phát hiện lỗi ở bước này rẻ hơn rất nhiều so với phát hiện khi bo đã sản xuất xong.

Bước 3: Báo giá và chốt đơn

Sau khi file được xác nhận, bạn nhận báo giá gồm tiền bo mạch, linh kiện, chi phí lắp ráp, chi phí chuẩn bị (stencil, lập trình máy) và kiểm tra. Để hiểu vì sao báo giá chênh lệch giữa các phương án, xem bài Giá gia công PCB, PCBA phụ thuộc vào yếu tố nào?

Bước 4: Sản xuất bo mạch PCB

Bo mạch trần được sản xuất qua các công đoạn chính:

• Chuyển hình ảnh mạch lên tấm vật liệu phủ đồng và ăn mòn để tạo đường mạch.
• Ép lớp (với mạch nhiều lớp), khoan lỗ và mạ đồng lỗ.
• Phủ mặt nạ hàn và in lớp chữ (silkscreen).
• Xử lý bề mặt pad: HASL, ENIG hoặc OSP.
• Cắt định hình và kiểm tra điện để phát hiện đứt mạch, chập mạch.

Bước 5: Chuẩn bị linh kiện và lắp ráp

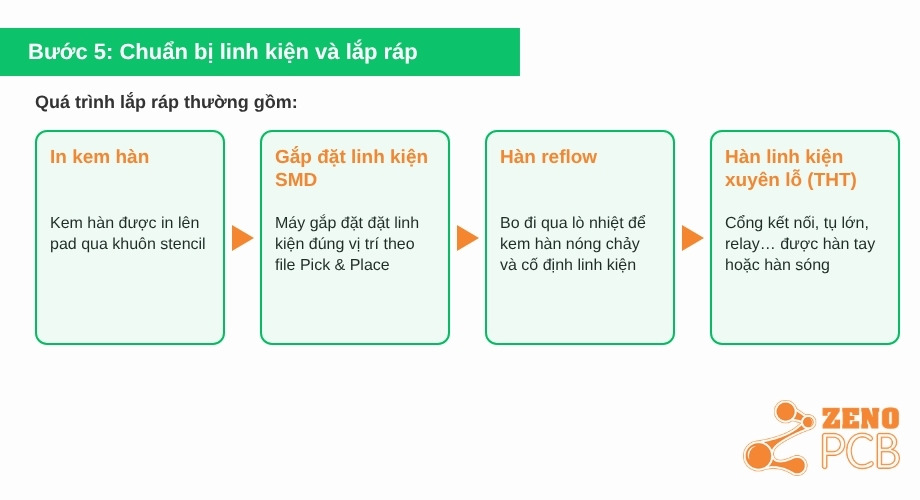

Song song với sản xuất bo, linh kiện được mua theo BOM hoặc nhận từ khách. Quá trình lắp ráp thường gồm:

• In kem hàn: kem hàn được in lên pad qua khuôn stencil.
• Gắp đặt linh kiện SMD: máy gắp đặt đặt linh kiện đúng vị trí theo file Pick & Place.
• Hàn reflow: bo đi qua lò nhiệt để kem hàn nóng chảy và cố định linh kiện.
• Hàn linh kiện xuyên lỗ (THT): cổng kết nối, tụ lớn, relay… được hàn tay hoặc hàn sóng.

Bước 6: Kiểm tra chất lượng và bàn giao

Trước khi bàn giao, bo mạch nên được kiểm tra theo mức độ phù hợp với sản phẩm:

• Kiểm tra ngoại quan và kiểm tra quang học tự động (AOI) để phát hiện thiếu linh kiện, lệch, cầu hàn.
• Chụp X-quang với linh kiện có chân nằm dưới thân như BGA, QFN.
• Nạp firmware và kiểm tra chức năng theo kịch bản của khách.
• Đóng gói chống tĩnh điện trước khi giao.

Làm mẫu trước, sản xuất số lượng sau

Với sản phẩm mới, nên đặt một lô mẫu nhỏ để kiểm tra toàn bộ thiết kế, phần mềm và khả năng lắp ráp. Sau khi mẫu chạy ổn định, bạn mới chuyển sang sản xuất số lượng. Cách làm này giúp tránh rủi ro sai hàng loạt, vốn tốn kém hơn nhiều so với chi phí một lô mẫu.

Những sai lầm khiến đơn hàng PCBA bị chậm

• Gửi thiếu file BOM hoặc Pick & Place, hoặc BOM không khớp với file thiết kế.
• Ghi giá trị linh kiện không rõ ràng, thiếu mã chính xác của nhà sản xuất.
• Thay đổi thiết kế sau khi đã chốt đơn.
• Không chuẩn bị firmware hoặc kịch bản kiểm tra khi cần test chức năng.

Câu hỏi thường gặp

Tôi chỉ có file thiết kế, chưa có BOM thì có đặt được không?

Được. Kỹ sư có thể hỗ trợ bạn trích xuất và hoàn thiện BOM từ file thiết kế, sau đó cùng bạn xác nhận mã linh kiện trước khi sản xuất.

Tôi có thể tự cung cấp một phần linh kiện không?

Có. Đây là cách phổ biến khi bạn có sẵn linh kiện đặc thù. Bạn nên thống nhất trước số lượng dự phòng và cách đóng gói linh kiện để quá trình lắp ráp suôn sẻ.

Chưa có thiết kế, chỉ có ý tưởng thì sao?

Bạn có thể bắt đầu từ dịch vụ thiết kế mạch theo yêu cầu. Đội kỹ sư sẽ cùng bạn làm rõ chức năng, thiết kế, làm mẫu rồi chuyển sang sản xuất.
